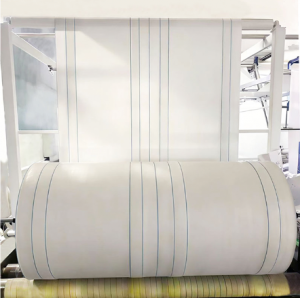

噸包袋專用基布抗下垂性能對噸包袋成型穩(wěn)定性的支撐

在散料儲運領(lǐng)域，噸包袋的成型穩(wěn)定性直接影響灌裝效率、堆碼安全性與卸料流暢度。所謂成型穩(wěn)定性，是指噸包袋在滿載狀態(tài)下維持設(shè)計幾何形狀、不發(fā)生過度鼓脹、塌腰或底部下垂的能力。這一性能在很大程度上取決于構(gòu)成袋體主體的編織基布的抗下垂性能——即基布在承受垂直方向靜載時抵抗塑性伸長與蠕變變形的能力。洛陽宸邦噸包袋廠家將從材料力學與織物結(jié)構(gòu)的角度，分析基布抗下垂性能的形成機制及其對噸包袋整體穩(wěn)定性的支撐作用。

一、抗下垂性能的定義與物理本質(zhì)

噸包袋專用基布的抗下垂性能，并非單一指標，而是由以下幾個相互關(guān)聯(lián)的物理量共同決定：

初始模量：指基布在小應(yīng)變階段的應(yīng)力-應(yīng)變曲線斜率。初始模量越高，基布在承受載荷初期產(chǎn)生的彈性伸長越小，袋體越能保持初始設(shè)計的輪廓尺寸。

蠕變特性：在恒定載荷長期作用下，聚合物材料會發(fā)生隨時間增加的形變，稱為蠕變。PP扁絲屬于粘彈性材料，其蠕變行為受溫度、應(yīng)力水平和結(jié)晶度影響?？瓜麓剐阅軆?yōu)良的基布，其蠕變速率低、穩(wěn)態(tài)蠕變階段長，能夠在數(shù)小時乃至數(shù)天的滿載存放期間維持穩(wěn)定的袋體高度與底部形態(tài)。

回彈率：卸料后袋體空載狀態(tài)下，基布恢復原始尺寸的程度?；貜椔矢叩幕家馕吨看问褂煤蟮臍堄嘧冃涡?，袋體可多次保持規(guī)整形狀，不會因累計塑性變形導致袋體越用越“垮”。

從物理本質(zhì)上講，抗下垂性能就是基布在重力場中對自身及物料重量引起的豎向拉伸應(yīng)力的抵抗能力。這種抵抗能力不僅取決于PP原料本身的彈性模量，更取決于扁絲的截面形狀、取向度、織造密度以及后處理工藝。

二、基布結(jié)構(gòu)對抗下垂性能的決定性影響

1、扁絲取向與拉伸強度的各向異性

噸包袋專用基布通常采用平紋或方平組織編織。在織造過程中，經(jīng)向（長度方向）扁絲受到較大的張力，分子鏈沿拉伸方向高度取向，使得經(jīng)向斷裂強度通常高于緯向。然而，抗下垂性能主要依賴經(jīng)向剛度，因為袋體直立時，物料重量主要通過經(jīng)向紗線傳遞至頂部吊帶。

若經(jīng)向扁絲取向度不足或牽伸倍數(shù)偏低，基布在豎直方向的初始模量就會下降，滿載時袋體高度方向伸長量過大，導致底部下垂加劇。反之，適度提高經(jīng)向牽伸比并控制熱定型溫度，可使扁絲結(jié)晶度提升、非晶區(qū)分子鏈排列更加有序，從而提高經(jīng)向抗蠕變能力。

2、織造密度與經(jīng)緯平衡

基布的經(jīng)密與緯密之比直接影響袋體在不同方向上的剛性分布。當經(jīng)密過低時，每根經(jīng)紗分擔的豎向載荷增大，單絲應(yīng)力水平升高，蠕變加速。當緯密過高而經(jīng)密不足時，袋體橫向約束過強、豎向支撐偏弱，滿載后袋體會出現(xiàn)“橫向膨脹、縱向壓縮”的畸形，底部中心區(qū)域向外鼓出，進一步加劇下垂。

理想的織造設(shè)計是在保證足夠覆蓋系數(shù)的前提下，使經(jīng)緯向斷裂強力比值接近1:0.7至1:0.9，同時確保經(jīng)向初始模量不低于特定閾值（通常要求經(jīng)向斷裂伸長率控制在15%～25%之間，過低則脆性增加，過高則下垂嚴重）。

3、基布克重與厚度

基布克重（單位面積質(zhì)量）是影響抗下垂性能***直觀的因素之一。一般而言，克重越高，單位寬度內(nèi)的承載紗線數(shù)量越多，基布的整體抗拉剛度越大。但對于同一種原料與織造工藝，克重增加到一定程度后，抗下垂性能的提升會趨于平緩，而成本與自重卻線性上升。因此，噸包袋專用基布的克重選擇需要在抗下垂需求與經(jīng)濟性之間取得平衡。

對于常規(guī)散料（堆積密度1.0～1.6 t/m3），基布克重通常在140～200 g/m2范圍內(nèi)；對于高密度物料（如鐵礦石粉、鉛鋅精礦），則需選用180～240 g/m2甚至更高克重的基布，并輔以加厚涂層或復合增強層來抑制下垂。

三、抗下垂性能對成型穩(wěn)定性的具體支撐作用

1、灌裝階段的幾何保形

在灌裝過程中，物料從頂部進料口落入袋內(nèi)，袋體逐漸膨脹。如果基布抗下垂性能不足，袋底會在物料尚未填滿時就開始向下凸出，導致袋體重心下沉、底部過早接觸地面或托盤。這不僅使灌裝難以繼續(xù)（進料口高度不夠），還會造成袋底折疊區(qū)域應(yīng)力集中，成為后期破損的隱患。

良好的抗下垂基布能夠在灌裝初期就建立起穩(wěn)定的底部平面，使物料自然地向四周鋪展，形成規(guī)整的柱狀或立方體形狀。這種規(guī)整的幾何外形有利于后續(xù)的吊帶受力均衡與堆碼對齊。

2、堆碼階段的層間穩(wěn)定性

噸包袋在倉庫或集裝箱內(nèi)通常需要多層堆碼。下層袋體的頂部承載面上層袋的全部重量。若下層袋體基布抗下垂性能差，會在上層壓力下發(fā)生顯著的豎向壓縮變形，導致袋體高度減小、頂部凹陷。上層袋隨之失去平穩(wěn)的支撐面，發(fā)生傾斜或滑移，嚴重時可引發(fā)整個堆垛倒塌。

抗下垂性能優(yōu)良的基布，在承受上層載荷時豎向變形量小，袋體高度保持率高，上層袋能夠獲得平整且水平的支撐面。這對于實現(xiàn)三層以上的安全堆碼至關(guān)重要。

3、卸料階段的順暢性

卸料時，噸包袋底部排料口打開，物料依靠重力流出。若基布抗下垂性能差，袋體在滿載期間已發(fā)生較大的塑性伸長，底部下垂嚴重，排料口位置低于設(shè)計標高，可能導致排料口與下方受料設(shè)備對接困難。此外，下垂變形的袋體內(nèi)部物料流動通道受阻，容易形成架橋或掛壁，延長卸料時間，甚至需要人工輔助捅料。

采用抗下垂性能好的基布制成的噸包袋，在卸料時袋體仍能保持較為挺括的外形，物料流動路徑通暢，排料速度快且徹底。

4、多次周轉(zhuǎn)中的形態(tài)保持

對于需要重復使用的噸包袋，每一次灌裝-卸料循環(huán)都會給基布帶來一定的塑性累積變形。抗下垂性能差的基布經(jīng)過三五次周轉(zhuǎn)后，袋體高度明顯縮短、底部永久性下垂，無法再恢復規(guī)整形狀。這樣的袋子即使沒有破損，也會因為成型穩(wěn)定性喪失而***提前報廢。

抗下垂性能優(yōu)良的基布，每次使用后的殘余變形極小，可以在數(shù)十次周轉(zhuǎn)中維持接近新袋的幾何尺寸，從而顯著延長噸包袋的整體使用壽命。

四、抗下垂性能的工程評價方法

在實際生產(chǎn)中，評價基布抗下垂性能的方法主要有以下幾種：

靜態(tài)懸垂試驗：將規(guī)定尺寸的基布試樣一端固定，另一端懸掛一定質(zhì)量的砝碼，測量規(guī)定時間內(nèi)試樣的伸長量與卸載后的殘余伸長量。該方法簡單直觀，可快速比較不同基布的抗蠕變能力。

模擬滿載蠕變試驗：按照噸包袋的實際尺寸制作小型樣袋，裝入標準配重物料，在恒溫恒濕環(huán)境中放置24小時或更長時間，定時測量袋體高度與底部下垂量的變化。這種方法更貼近真實工況，但耗時較長。

動態(tài)循環(huán)加載試驗：對基布試樣施加周期性拉伸載荷，模擬多次灌裝與卸料的應(yīng)力歷程，記錄試樣在每個循環(huán)后的塑性伸長累積量。該方法可用于預(yù)測基布在多程使用中的形態(tài)保持能力。

實際工況跟蹤：選取同批次基布制作的噸包袋投入實際物流場景使用，定期測量并記錄袋體高度、底部下垂量、堆碼穩(wěn)定性等指標，建立使用次數(shù)與形變量之間的對應(yīng)關(guān)系。這是***直接的驗證手段，但需要較長的跟蹤周期。

五、抗下垂性能與其他性能的協(xié)同關(guān)系

需要指出的是，抗下垂性能并非孤立存在，它必須與基布的其他關(guān)鍵性能協(xié)調(diào)統(tǒng)一：

- 抗下垂與抗撕裂：過高的經(jīng)向剛度有時會降低基布的撕裂擴散阻力，因為高模量材料在裂紋尖端應(yīng)力集中更為嚴重。因此，在追求抗下垂性能的同時，需要通過合理的織造結(jié)構(gòu)與原料配方保留足夠的韌性。

- 抗下垂與耐磨性：提高基布克重和織造密度通常有助于改善抗下垂性能，但也可能增加基布表面與外界物體摩擦時的磨損速率。耐磨涂層的引入可以在不顯著增加克重的前提下兼顧兩方面需求。

- 抗下垂與柔韌性：過于剛硬的基布雖然抗下垂好，但在折疊、打包和運輸空袋時可能不便，甚至因彎折半徑過小而產(chǎn)生折痕處的永久損傷。因此，基布的柔韌性也需要保持在合理區(qū)間。

綜上所述，噸包袋專用基布的抗下垂性能是決定成型穩(wěn)定性的核心因素，它貫穿于灌裝、堆碼、卸料與周轉(zhuǎn)的全生命周期。通過優(yōu)化扁絲取向、織造密度、克重配置與后處理工藝，可以在不犧牲其他必要性能的前提下，顯著提升基布抵抗豎向蠕變與塑性變形的能力，從而使噸包袋在各種工況下始終保持規(guī)整、穩(wěn)定的幾何形態(tài)，為散料儲運的安全與***運行提供堅實的材料基礎(chǔ)。
